パイプの肉盛溶接における溶接パラメータとは？ - ブログ

硬化パイプのサプライヤーとして、私は硬化パイプの溶接パラメータに関する問い合わせをよく受けます。ハードフェーシングは、過酷な環境における耐久性と性能を向上させるために、パイプの表面に硬くて耐摩耗性の材料を塗布するプロセスです。このブログ投稿では、パイプの硬化肉盛のための主要な溶接パラメータと、高品質の硬化肉盛結果を達成する上でのその重要性について説明します。

ハードフェーシングを理解する

ハードフェーシングは、母材の表面に硬質で耐摩耗性の材料の層を堆積させる溶接プロセスです。このプロセスは、パイプが研磨材、高温、腐食環境にさらされる鉱業、建設、石油・ガスなどの業界で一般的に使用されています。硬化層は、パイプの耐用年数を延ばし、メンテナンスコストを削減するのに役立つ保護バリアを提供します。

硬化肉盛パイプの主要な溶接パラメータ

硬化肉盛プロセスを確実に成功させるには、いくつかの溶接パラメータを慎重に制御する必要があります。これらのパラメータには次のものが含まれます。

1. 溶接電流

溶接電流は硬化肉盛加工において最も重要なパラメータの 1 つです。これにより、母材と硬化肉盛材への入熱が決まります。一般に、溶接電流が高くなると溶け込みが深くなり、硬化肉盛層が厚くなります。ただし、過剰な電流は母材の過熱、歪み、亀裂を引き起こす可能性もあります。一方、溶接電流が低いと溶け込みが不十分となり、硬化肉盛層と母材との接合が弱くなる場合があります。

最適な溶接電流は、硬化肉盛材の種類、母材の厚さ、使用する溶接プロセスなどのいくつかの要因によって異なります。たとえば、シールドメタルアーク溶接 (SMAW) プロセスを使用する場合、直径 3/32 インチの電極の場合、溶接電流は通常 80 ～ 150 アンペアの範囲になります。ガスメタルアーク溶接 (GMAW) プロセスを使用する場合、溶接電流は、使用するワイヤの直径とシールドガスに応じて 120 ～ 250 アンペアの範囲になります。

2. 溶接電圧

溶接電圧は溶接電流と密接に関係しており、アーク長と溶接アークの安定性に影響を与えます。一般に、溶接電圧が高くなると、アーク長が長くなり、ビード幅が広くなります。ただし、過剰な電圧はスパッタ、気孔、溶接品質の低下を引き起こす可能性もあります。溶接電圧が低いと、アーク長が短くなり、ビード幅が狭くなりますが、電極が母材に固着する可能性もあります。

最適な溶接電圧は、溶接電流、使用する電極またはワイヤの種類、および溶接プロセスによって異なります。たとえば、SMAW プロセスを使用する場合、溶接電圧は通常 20 ～ 28 ボルトの範囲になります。 GMAW プロセスを使用する場合、溶接電圧はワイヤ送給速度とシールドガスに応じて 18 ～ 30 ボルトの範囲になります。

3. 溶接速度

溶接速度とは、溶接トーチまたは電極が接合部に沿って移動する速度を指します。これは、入熱、ビード形状、硬化肉盛層の品質に影響します。一般に、溶接速度が高くなると、入熱が低くなり、硬化肉盛層が薄くなります。ただし、速度が高すぎると、溶融が不完全になり、浸透が不足し、表面の仕上がりが粗くなる可能性があります。溶接速度が低いと、入熱が高くなり硬化肉盛層が厚くなる可能性がありますが、母材の過熱、歪み、亀裂を引き起こす可能性もあります。

最適な溶接速度は、溶接電流、溶接電圧、硬化肉盛材の種類、母材の厚さによって異なります。たとえば、厚さ 1/4 インチのパイプを硬化肉盛する場合、毎分 4 ～ 8 インチの溶接速度が適切な場合があります。

4. 電極またはワイヤーの直径

電極またはワイヤの直径は、溶接電流、溶着速度、ビードのサイズに影響します。一般に、電極またはワイヤの直径が大きくなると、より高い溶接電流が必要になり、その結果、溶着速度が速くなり、ビードのサイズが大きくなります。ただし、電極やワイヤの直径が大きくなると、制御が難しくなり、使用するにはより多くのスキルと経験が必要になる場合があります。電極またはワイヤの直径が小さいほど、必要な溶接電流が低くなり、その結果、溶着速度が低下し、ビードサイズが小さくなりますが、より正確な制御とより良い溶接品質も実現できます。

最適な電極またはワイヤの直径は、母材の厚さ、硬化肉盛材の種類、溶接プロセスによって異なります。例えば、薄肉パイプを硬化肉盛する場合、より小さい電極またはワイヤ直径（例えば、１／１６インチまたは３／３２インチ）がより適切である可能性がある。肉厚のパイプを硬化肉盛する場合、より大きな電極またはワイヤ直径 (たとえば、1/8 インチまたは 5/32 インチ) が必要になる場合があります。

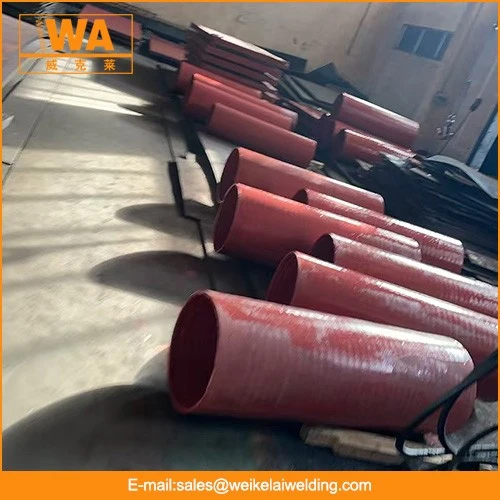

Wear Resistant Pipe Hardfacing pipe

5. シールドガス

シールドガスは、GMAW やフラックス入りアーク溶接 (FCAW) などの一部の溶接プロセスで、溶接池を大気汚染から保護するために使用されます。使用するシールドガスの種類は、溶接の品質、ビードの外観、硬化肉盛層の機械的特性に影響を与える可能性があります。

硬化肉盛に使用される一般的なシールドガスには、アルゴン、二酸化炭素、およびこれらのガスの混合物が含まれます。アルゴンは不活性ガスであり、酸化に対する優れた保護効果があり、滑らかできれいな溶接ビードを生成します。二酸化炭素は反応性ガスであり、浸透と堆積速度を高めることができますが、スパッタや多孔性を引き起こす可能性もあります。アルゴン 75% と二酸化炭素 25% など、アルゴンと二酸化炭素の混合物は、両方のガスの利点を組み合わせるためによく使用されます。

溶接パラメータの制御の重要性

高品質の硬化肉盛結果を得るには、溶接パラメータの制御が重要です。溶接パラメータが正しくないと、次のようなさまざまな問題が発生する可能性があります。

接着不良:入熱が不十分であったり、溶接技術が不適切であると、硬化肉盛層と母材金属との間の結合が弱くなる可能性があります。これにより、使用中に硬化肉盛層が剥離したり剥がれたりして、硬化肉盛の効果が低下する可能性があります。
ひび割れ:過剰な入熱、急冷、または高い残留応力は、硬化肉盛層または母材金属に亀裂を引き起こす可能性があります。応力がかかると亀裂が広がり、パイプの早期破損につながる可能性があります。
気孔率：不適切なシールドガス、汚染された電極またはワイヤ、または不適切な溶接パラメータにより、硬化肉盛層に多孔性が生じる可能性があります。気孔が多いと、硬化肉盛の強度と耐摩耗性が低下する可能性があります。
不完全な融合:不十分な入熱または不適切な溶接技術により、硬化肉盛層間または硬化肉盛層と母材金属との間の融合が不完全になる可能性があります。これにより硬化肉盛に弱点が生じ、その性能が低下する可能性があります。

硬化肉盛管の用途

硬化肉盛パイプは、耐摩耗性、耐久性に優れているため、さまざまな業界で広く使用されています。一般的なアプリケーションには次のようなものがあります。

鉱業：採掘作業では、石炭、鉱石、砂利などの研磨材を輸送するためにパイプが使用されます。硬化パイプは高レベルの摩耗や浸食に耐えることができ、パイプの耐用年数を延ばし、ダウンタイムを削減します。
建設業:硬化管は、コンクリートポンプやスラリーパイプラインなどの建設機械に使用されます。これらのパイプは研磨材や高圧にさらされているため、ハードフェーシングによって摩耗や損傷から保護できます。
石油およびガス産業:石油およびガス産業では、原油、天然ガス、その他の流体を輸送するためにパイプが使用されます。硬化パイプは、パイプライン内の強力な化学物質や高圧によって引き起こされる腐食や侵食に耐えることができます。

当社の硬化肉盛パイプ製品

硬化肉盛パイプのサプライヤーとして、当社は以下を含む高品質の硬化肉盛パイプを幅広く提供しています。CCO摩耗パイプ、耐摩耗パイプ、そして硬化肉盛摩耗エルボ。当社のパイプは、優れた耐摩耗性と性能を保証するために、高度な硬化技術と高品質の素材を使用して製造されています。
